PIGES DE CONTRÔLE ARI
Piges standards

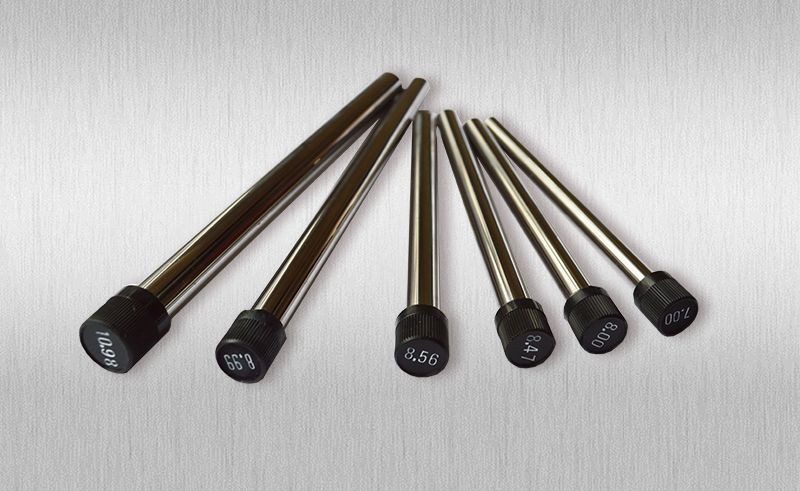

Les piges de contrôle ARI sont en acier chromé stabilisé par vieillissement après trempe et revenu pour une dureté minimum de 60 HRC.
Ces piges couvrent les diamètres compris entre 0.10 et 20.00mm, avec une progression par 1/100ème. Les piges de contrôle ARI ont un manche vissé et démontable à partir du diamètre 1.00.
Le standard ARI est la pige de contrôle classe 2 (soit tolérance +/- 1,5μm). Les manches sont en rilsan noir avec le diamètre gravé sur le devant du manche.
Toutes nos piges sont en stock et peuvent être livrées en 1 jour pour toute commande reçue avant 13h00.
Ci-dessous les différentes options de la gamme standard des piges de contrôle ARI.
Piges Ø inférieur à 1 mm

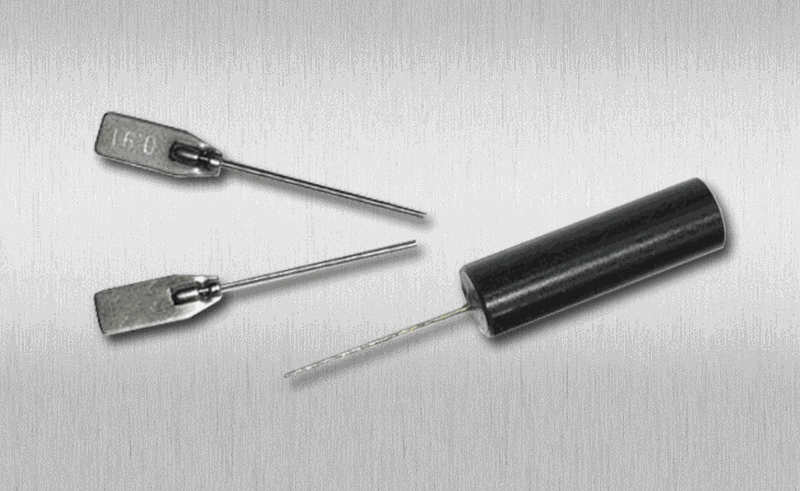

Manche plastique ou plaquette
Deux solutions sont proposées : les manches plaquettes ou les manches plastiques. En général, nous préconisons des manches plaquettes jusqu’au diamètre 0.30 voire 0.49 et au-delà le manche plastique convient également. Il a un avantage, sa longueur est de 20 mm, le diamètre est gravé sur le haut du manche et très lisible. Sa manipulation est donc plus facile.
Néanmoins, pour les diamètres inférieurs à 0.30, le manche plaquette est le plus sûr. En effet, sa souplesse assure à ces piges si fragiles de ne pas casser lors de son utilisation. Le manche plaquette assure une plus grande souplesse.

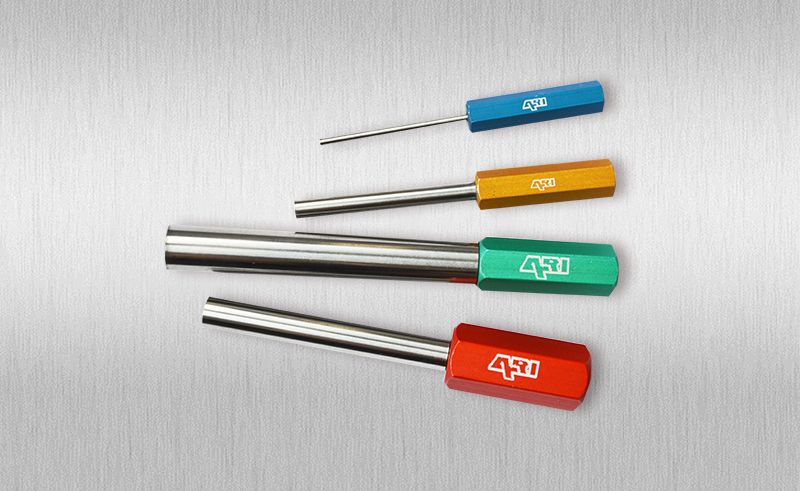

Pige de contrôle avec manche couleur
Chaque service peut disposer de son kit complet de piges de contrôle ARI avec sa couleur de manche.
Dans ces conditions, les piges ne peuvent pas passer d'un service à l'autre sans que cela ne soit visible. Ils permettent d'éviter les conflits internes. Souvent, les manches couleurs sont réclamés par le service métrologie de l'entreprise.

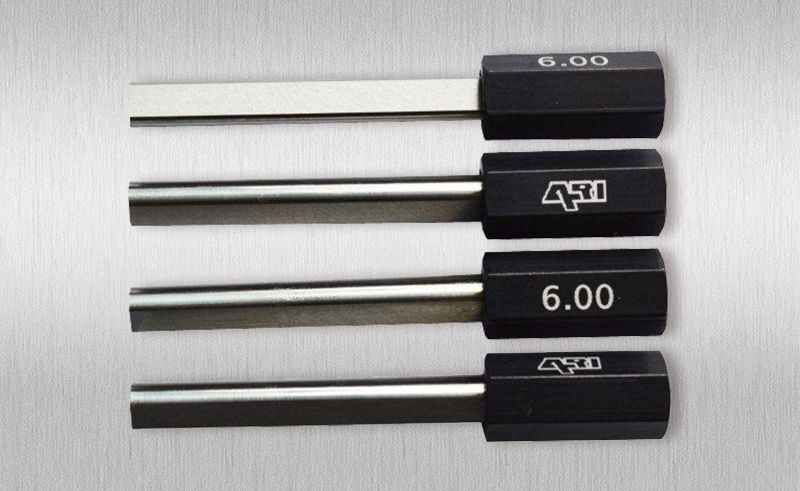

Pige de contrôle avec manche hexagonal
Les manches hexagonaux sont fournis avec toutes les piges en classe 1 (+/-0.5µ) ou lorsqu'il y a besoin d'ajouter un numéro d'identification sur le manche.
Le manche hexagonal a plusieurs avantages, de part sa forme, qui permet à la pige de ne pas rouler ni tomber, évitant l'altération de la tolérance de la pige.
La lecture du diamètre est également bien plus agréable sur un manche anodisé, et malgré une utilisation quotidienne, il n'y a pas d'usure sur la lecture du diamètre.

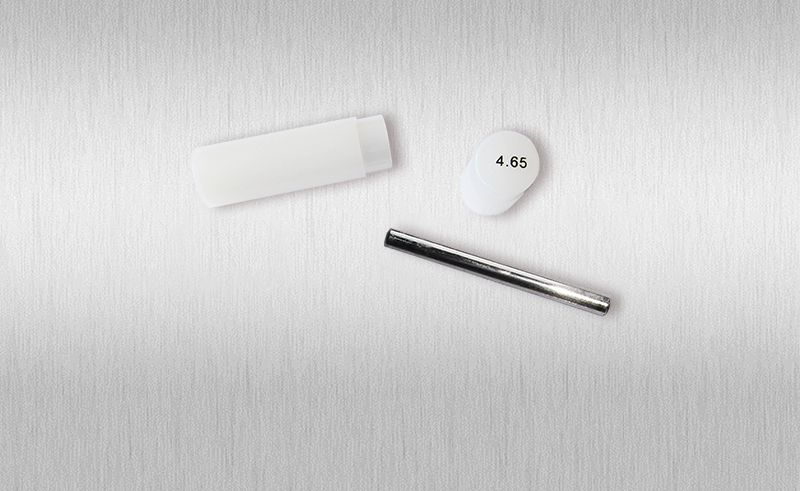

Piges Low Cost
Les piges sans manche sont disponibles en version LOW COST.
A votre disposition du Ø 0.30 au 6.00 en longueur utile de 50mm comprenant un emballage individuel. Prix très compétitifs, notamment lorsque la longueur utile souhaitée est supérieure à notre standard ARI.
PIGES SUR-MESURE
Piges ARI sur-mesure

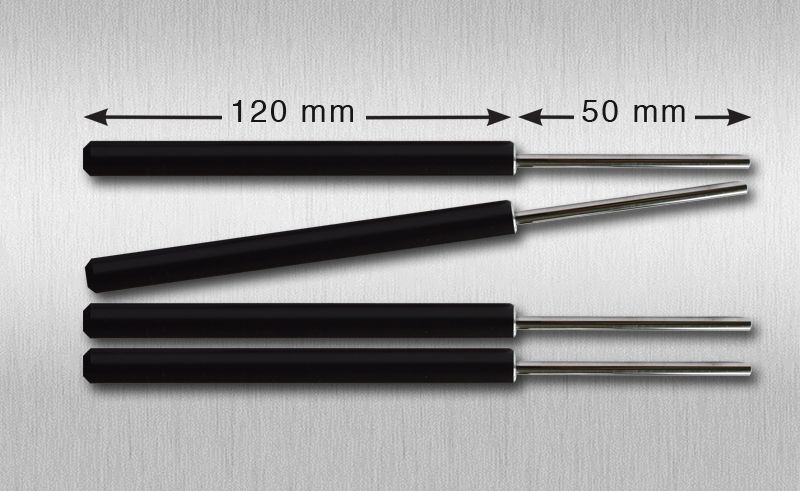

Fabriquant français, nous trouvons toujours la solution pour répondre à vos attentes. Ici, une pige avec méplat sur la longueur, mais nos offres ne sont pas exhaustives, consultez-nous, nous avons peut être la solution. Quelques exemples : piges avec longueur utile de 70mm et un manche de 120mm, piges coudées, piges sans manches avec gravure du diamètre sur le bout de la pige pour ne pas altérer la tolérance, gravure spécifique d'un numéro interne, gravure de votre logo sur le manche hexagonal, piges avec ou sans chanfrein, démontable ou non...
Consultez-nous !

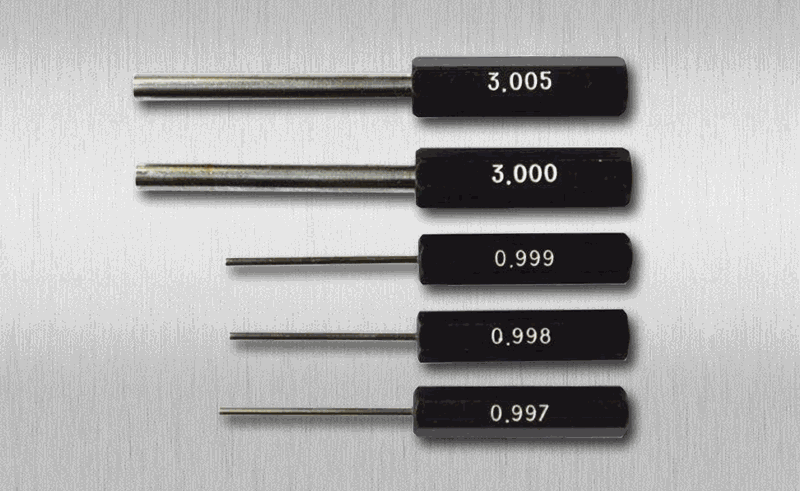

Piges ARI diamètre sur-mesure

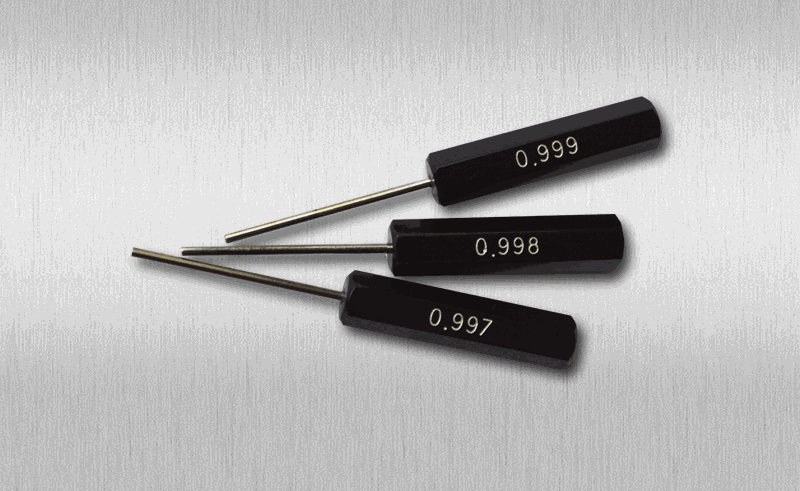

La pige ARI à 3 décimales est une pige rodée pour être dans une précision au micron.
La tolérance standard est +/-1µ, elle peut également être en classe 1 (soit +/-0.5µ). La pièce est rodée sur place, cela nous permet de vous la préparer le jour même de votre commande.
En effet, nous avons en stock tous les diamètres par 100ème du Ø 0.10 au Ø 20.00, ce qui nous donne la possibilité d'être particulièrement réactif lorsque vous avez une urgence. La pièce commandée le matin sera rodée dans la journée, emballée dans l'après-midi, vous recevrez la pige le lendemain avant 13h dans toute la France métropolitaine.

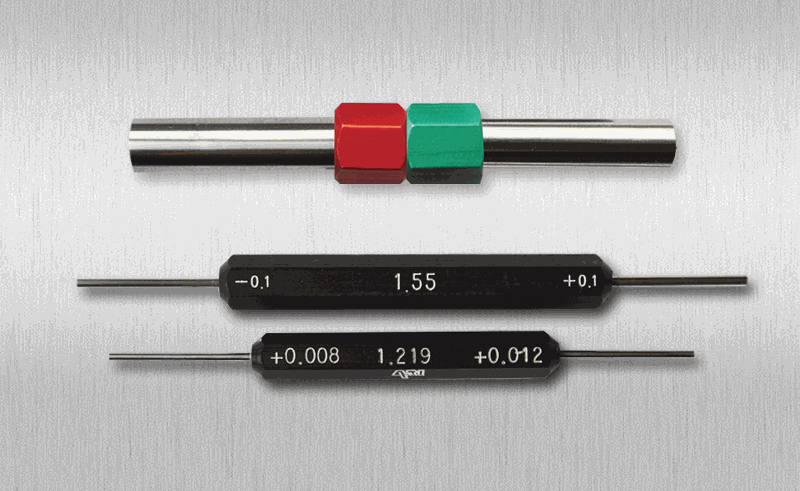

Tampon lisse double ou pige double
Nous réalisons des TLD selon la norme NFE 02-202, leur particularité est que la longueur de la pige est supérieure aux TLD standards.
Vous nous donnez le diamètre maxi et mini, à partir de ces éléments nous vous calculerons les tolérances de votre TLD. Ensuite nous effectuons une gravure laser afin d'inscrire les informations que vous souhaitez : entre / entre pas ; MINI / MAXI ou encore GO / NO GO.
Toujours avec la même volonté de résoudre au plus vite votre problème, nous demandons 2 semaines de délai pour réaliser votre TLD mais nous nous adaptons à votre entreprise en cas d'urgence.

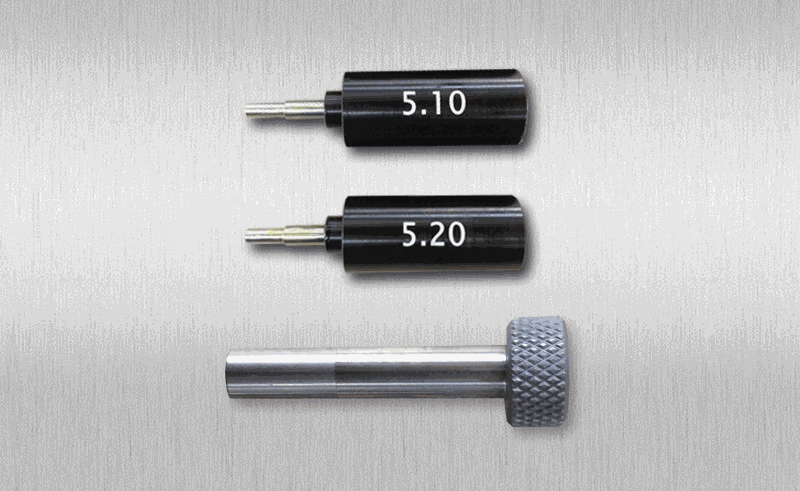

Pige étagée
Nous réalisons des piges étagées sur-mesure, vous nous envoyez votre plan et nous vous répondons sur la faisabilité de la ou les pièces.
En général, les pièces sur-mesure sont usinées, rectifiées, et rodées sur place. Les longueurs sont réalisables en fonction de votre besoin, tout comme le choix de la matière. Nous pouvons également graver la pièce avec le nom de votre société.
Les piges sur-mesure peuvent aussi être réalisées en carbure. Consultez-nous !
Longueur sur-mesure
Il arrive que nos longueurs standards soient insuffisantes pour vérifier certains alésages.
C'est pourquoi, nous proposons des longueurs sur-mesure. Jusqu'à 40 mm pour les piges du Ø 0.10 à 0.29 ; 50 mm pour les piges du Ø 0.30 à 0.99 puis jusqu'à 100 mm du Ø 1.00 à 20.00. Nous pouvons aussi vous réaliser des piges sur-mesure avec une longueur de piges et de manches non standards, dans ce cas, consultez-nous et nous étudierons votre besoin afin de répondre à votre demande.
LES COFFRETS

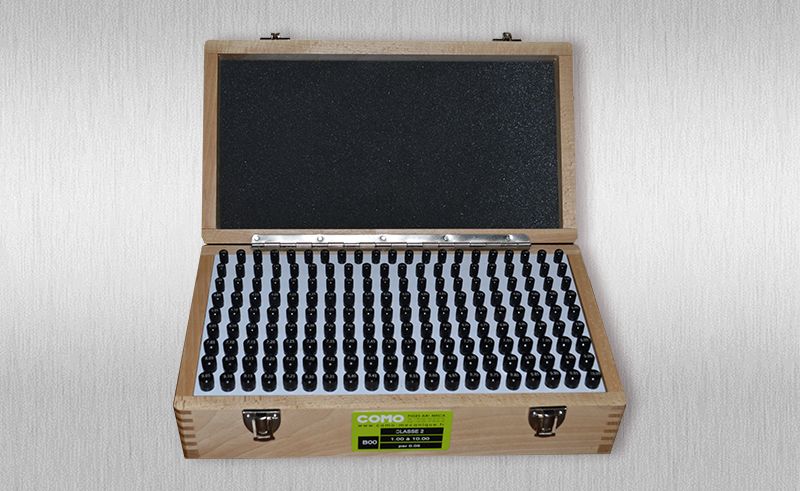

Les coffrets standards
Les coffrets standards ARI sont en classe 2 et avec un manche gravé en aluminium anodisé noir. Pour tous coffrets standards nous avons l'équivalence en classe 1, dans ce cas ils auront des manches hexagonaux noirs. Si vous souhaitez des manches hexagonaux pour les piges en classe 2, consultez-nous !
Plusieurs séries de coffrets sont proposées :
• La série A du Ø 0.10 au 14.00 par 0.01, il existe 12 coffrets
• La série B du Ø 1.00 à 15.00 par 0.05, 5 coffrets sont à votre disposition.
• La série C est composé d'un coffret de 91 piges du Ø 1.00 à 10.00 par 0.1
• Les séries D et E sont en progression par 0.05 et par 0.1, ils vont jusqu'au diamètre 20.
Le coffret que vous recherchez n'est pas dans notre liste ci-dessus ? Créez le votre et consultez-nous !
Les coffrets sur-mesure
COMO peut réaliser le coffret qui correspond précisément à votre besoin.
Quel que soit le diamètre, quelle que soit la quantité de piges, quel que soit le manche souhaité ou encore la classe (tolérance de la pige), COMO vous confectionne votre coffret.
Il suffit de demander, nous avons toujours la solution adéquate.

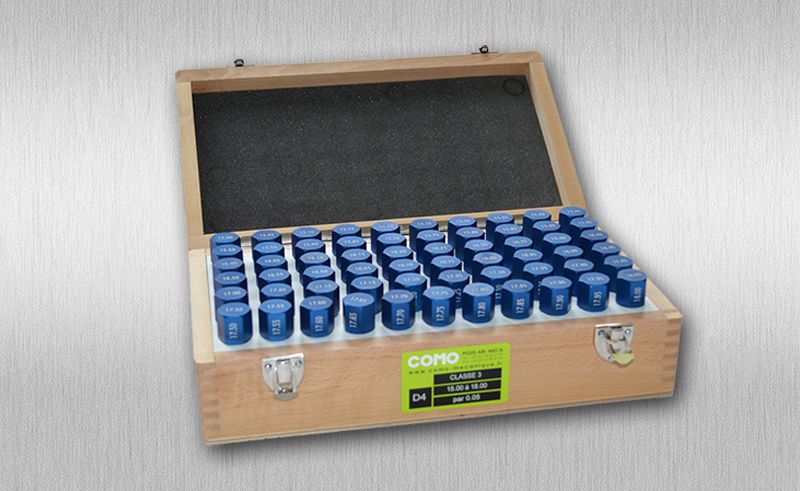

Sur l'image, nous avons réalisé un coffret sur-mesure avec des manches bleus. Plusieurs coffrets ont été réalisés avec des manches de couleurs différentes : rouge, vert, jaune, et bleu. Les coffrets sont les mêmes, mais les manches ont une couleur différente.
Cela est souvent une exigence d’un service métrologie, un manche couleur assure au service que les piges ne vont pas disparaitre.
Optez pour le manche couleur et évitez les discussions entre collègues !

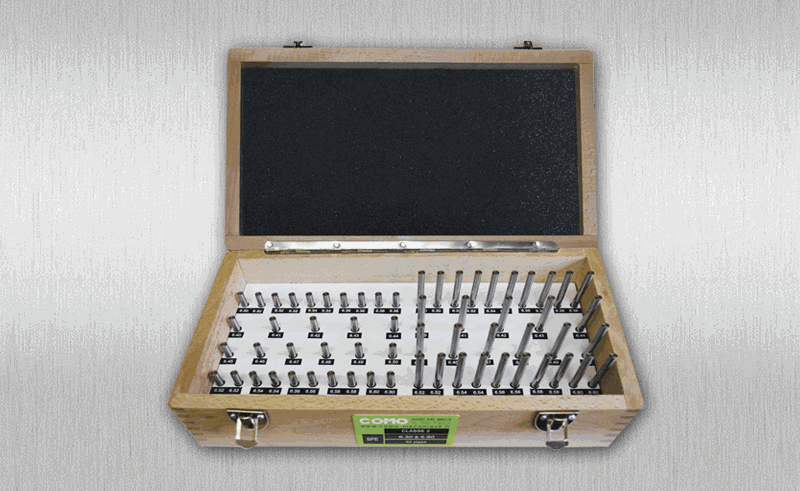

Coffret de piges sans manche
Voilà une originalité COMO, notre client souhaitait un coffret sans manche, alors nous avons modifié l'emplacement de la planche qui a été percée sur-mesure pour les piges commandées.
Mais une pige sans manche, c'est une pige sans diamètre inscrit, alors pour connaître le diamètre de la pige quand on l'utilise, c'est compliqué.
Nous avons proposé de graver le diamètre sur le bout de la pige et nous avons gravé et posé sur la planche à côté de l'espace percé une étiquette qui rappelle le diamètre de la pige. Cela permet à l'opérateur de ne pas se tromper dans l'emplacement initial de la pige.
COMO trouve toujours la solution adaptée à vos besoins, n'hésitez plus, nous vous faisons un devis très rapidement, contactez-nous !

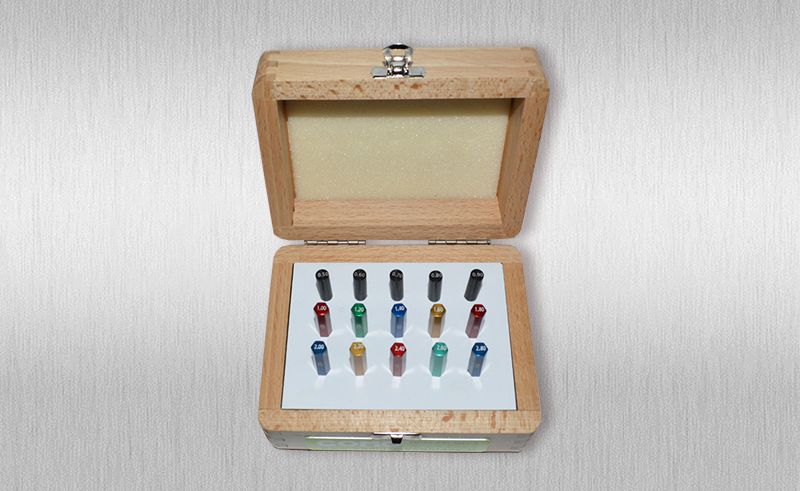

Coffret pour petits diamètre
Les piges de contrôle ARI au diamètre inférieur à 1.00mm en coffret peuvent avoir plusieurs types de manche : les manches plaquettes, les manches plastiques noirs ou les manches hexagonaux en aluminium anodisé noirs ou couleurs.
Mais ARI ne s'arrête pas au standard, composez votre coffret : choisissez le diamètre de vos piges, leur tolérance, les manches, et nous vous proposerons un coffret sur-mesure. Alors n'hésitez plus, contactez-nous !

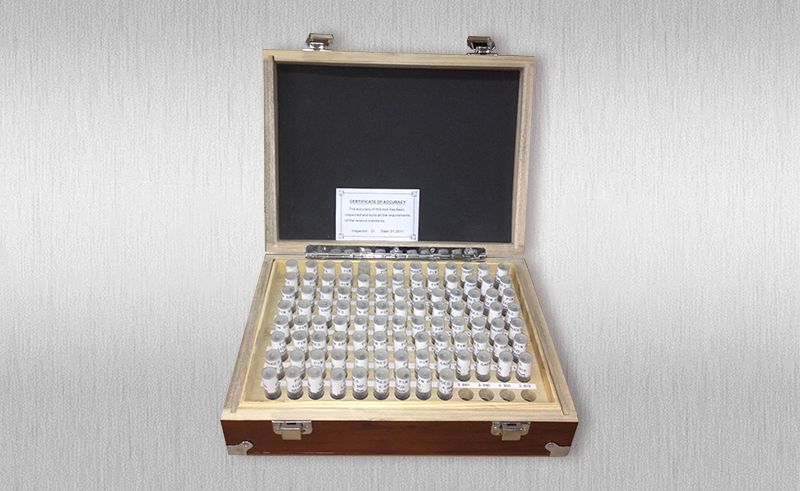

Les coffrets low-cost
Les coffrets LOW COST ne sont pas des piges ARI et ne sont pas fabriqués en France.
Ils complètent une gamme que ARI ne propose pas (piges sans manche en LU 50mm). Nous proposons 6 coffrets du 0.50 à 6.00 par 0.01.
Les piges sont en tolérance +/- 1μm mais nous garantissons la classe 2 soit +/- 1,5μm.
Les piges sont en longueur utile 50mm quel que soit le diamètre, et sont sans manche. Elles sont dans un emballage individuel avec le marquage du diamètre sur la pige à partir de Ø 1.00.
SPHÈRES DE CENTRAGE

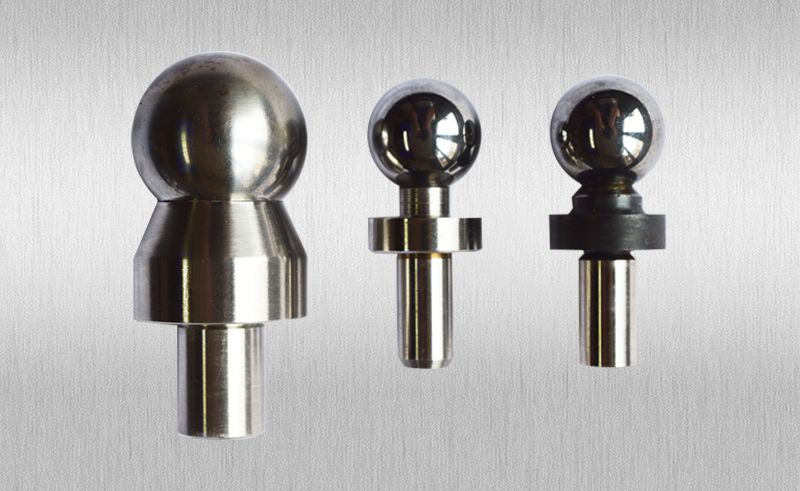

Les sphères de centrage
Bille carbure +/- 1μ
Excentricité de la bille par rapport à l'axe : 0.003
Type L : sphère de centrage sans épaulement
Type E : sphère de centrage épaulées pour Ø 2 à 8 mm inclus
Type ET : sphère de centrage épaulées avec taraudage M3 pour Ø10, et Ø12, M6 pour Ø20.
